Dji Matrice 600 trasmette il video HD fino a 5 chilometri di distanza

0

Il produttore cinese svela l’ultimo nato, l’esacottero professionale Matrice 600, basato sul nuovo controller A3 e Lightbridge 2 che permette di trasmettere il video live ripreso dalla macchina fino a 5 chilometri di distanza. Due chicche che rendono il Matrice 600 “la piattaforma DJI più facile da usare e più potente mai prodotta”, dichiara il product manager Paulo Pan.

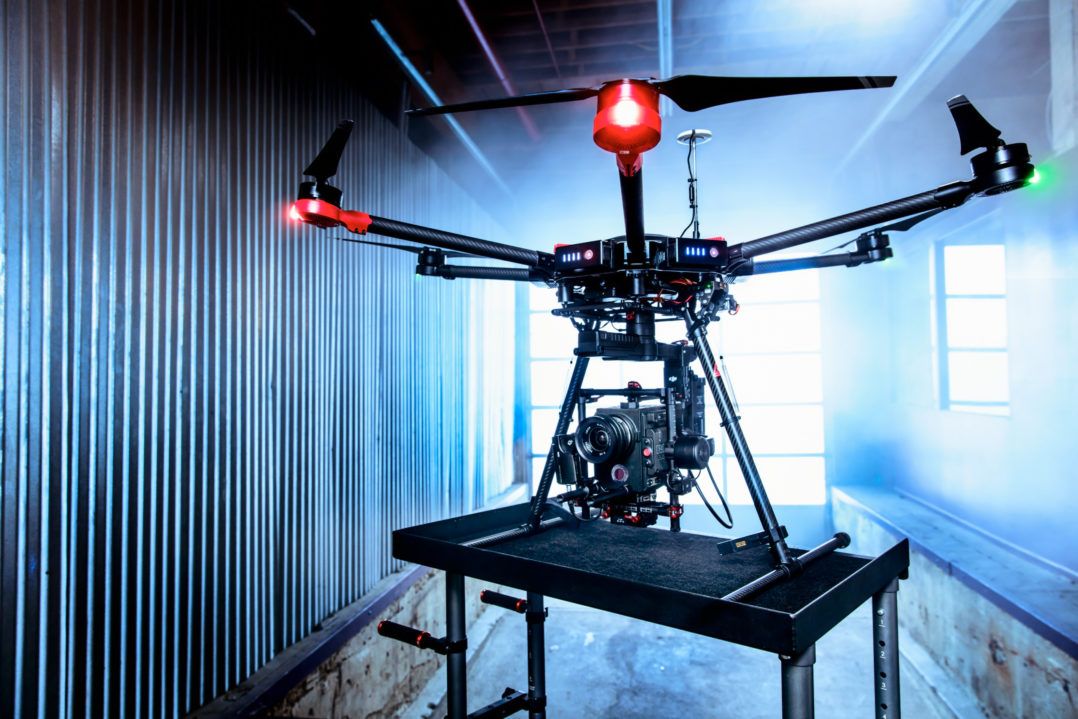

Matrice 600-05Notevole il payload, 6 chili, che rende agevole trasportare anche l’ultimo gimbal a 3 assi di DJI, Ronin MX.
Per il resto si tratta di un esacottero dalla concezione piuttosto classica, a prova di polvere e con il raffreddamento dinamico dei motori che avevamo visto 8e ci aveva impressionato) sul drone agricolo Dji Agri, dal quale ci par di capire che il Matrice 600 deriva molto strettamente.

L’autonomia è ben superiore alla media, 36 minuti (con una camera Zenmuse X5, che scendono a 16 se si monta una camera più pesante, per esempio la Red Epic) ottenuti con la gestione intelligente di sei pacchi LiPo, che consente la gestione remota dei pacchi che possono essere accesi o spenti singolarmente con un tasto, e consente al matrice 600 di volare tranquillamente anche se un pacco dovesse guastarsi.

Centralina A3

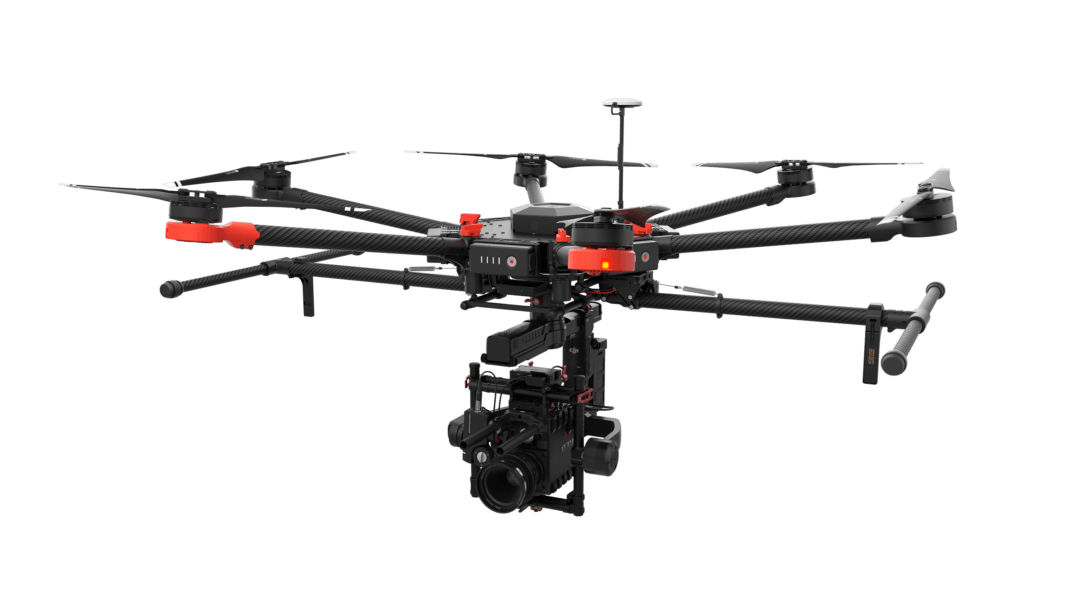

Matrice 600-11 Render
L’autonomia e le prestazioni naturalmente variano a seconda del payload, ma grazie alla centralina A3 adegua automaticamente i parametri di volo in base al carico. Per sfruttare la potenza del controller sono stati rivisti anche gli ESC, che ora sono intelligenti, a onda sinusoidale, per ottimizzare la velocità di rotazione dei motori e la precisione alla risposta, che si traduce in un volo più fluido, più stabile e in consumi ridotti. La centralina è upgradabile ad A3 PRO, che ha algoritmi diagnostici avanzati e combina i dati della navigazione satellitare (GNSS) con quelli di un sofisticato sistema di navigazione inerziale. Se non basta, la precisione di navigazione può scendere dell’ordine dei centimetri, per complesse applicazioni industriali o cinematografiche, con il pacchetto opzionale DJI Real-Time Kinematic technology, che è anche a prova di interferenze magnetiche.



App rivista
Per poter gestire le nuove funzioni del Matrice 600, è stata rivista anche la app DJI Go, specialmente nella parte del video live feed. dalla app si verifica lo stato e la ridondanza delle batterie, la solidità del link radio e si può agire sulla telecamera. a seconda del modello si può gestire diaframma, shutter, cattura di foto e video su tutte le camere della serie Zenmuse X, e anche fuoco remoto nelle X5 e X5R.

Il tutto, compreso flight controller  A3,  Lightbridge 2 e un set completo di batterie costa 4,599 dollari. Molto interessante il bundle con il Ronin MX: 5.999 dollari



Matrice 600 specifiche tecniche

Aircraft

Structure

Diagonal Wheelbase

1133 mm

Aircraft Dimensions

1668 mm×1518 mm×759 mm (Propellers, frame arms and GPS mount unfolded)

640 mm×582 mm×623 mm (Frame arms and GPS mount folded)

Package Dimensions

620 mm×320 mm×505 mm

Intelligent Flight Battery Quantity

6

Weight (with six TB47S batteries)

9.1 kg

Weight (with six TB48S batteries)

9.6 kg

Max Takeoff Weight

15.1 kg

Performance

Hovering Accuracy (P-Mode, with GPS)

Vertical: ±0.5 m, Horizontal: ±1.5 m

Max Angular Velocity

Pitch: 300°/s, Yaw: 150°/s

Max Pitch Angle

25°

Max Speed of Ascent

5 m/s

Max Speed of Descent

3 m/s

Max Wind Resistance

8 m/s

Max Flight Altitude above Sea Level

2500 m

Max Speed

18 m/s (No wind)

Hovering Time (with six TB47S batteries)

No payload: 35 min, 6 kg payload: 16 min

Hovering Time (with six TB48S batteries)

No payload: 40 min, 5.5 kg payload: 18 min

* The hovering time is based on flying at 10 m above sea level in a no-wind environment and landing with 10% battery level.

Propulsion System

Motor Model

DJI 6010

Propeller Model

DJI 2170

Flight Control System

Model

A3

Other

Supported DJI Gimbals

Zenmuse X3; Zenmuse X5 series; Zenmuse XT; Ronin-MX; Zenmuse Z15 series HD gimbals: Z15-A7, Z15-BMPCC, Z15-5D III, Z15-GH4

Retractable Landing Gear

Standard

Operating Temperature

14° to 104° F (-10° to 40° C)

Remote Controller

Operating Frequency

920.6 MHz to 928 MHz (Japan)

5.725 GHz to 5.825 GHz

2.400 GHz to 2.483 GHz

Max Transmission Distance

(unobstructed, free of interference)

FCC Compliant: 3.1 miles (5 km)

CE Compliant: 2.1 miles (3.5 km)

EIRP

10 dBm @ 900 M

13 dBm @ 5.8 G

20 dBm @ 2.4 G

Video Output Port

HDMI, SDI, USB

Dual Users Capability

Master-and-Slave control

Mobile Device Holder

Supports smartphones and tablets

Output Power

9 W

Operating Temperature

14° to 104° F (-10° to 40° C)

Storage Temperature

Less than 3 months: -4° to 113° F (-20° to 45° C)

More than 3 months: 72° to 82° F (22° to 28° C)

Charge Temperature

32° to 104° F (0° to 40° C)

Built-in Battery

6000 mAh, 2S LiPo

Max Tablet Width

170 mm

Charger

Model

A14-100P1A

Voltage Output

26.3 V

Power Rating

100 W

Battery (Standard)

Model

TB47S

Capacity

4500 mAh

Voltage

22.2 V

Type

LiPo 6S

Energy

99.9 Wh

Net Weight

595 g

Operating Temperature

14° to 104° F (-10° to 40° C)

Storage Temperature

Less than 3 months: -4° to 113° F (-20° to 45° C)

More than 3 months: 72° to 82° F (22° to 28° C)

Charge Temperature

41° to 104° F (5° to 40° C)

Max Charging Power

180 W

Battery (Optional)

Model

TB48S

Capacity

5700 mAh

Voltage

22.8 V

Type

LiPo 6S

Energy

129.96 Wh

Net Weight

680 g

Operating Temperature

14° to 104° F (-10° to 40° C)

Storage Temperature

Less than 3 months: -4° to 113° F (-20° to 45° C)

More than 3 months: 72° to 82° F (22° to 28° C)

Charge Temperature

41° to 104° F (5° to 40° C)

Max Charging Power

180 W

Controller A3: Caratteristiche principali

Electrical & Mechanical

Rated Power

A3: 5 W

A3 Pro: 10 W

Rated Peak Power

A3: 8 W

A3 Pro: 16 W

Input Voltage Range

10.5 – 52 V

Static Electricity

AD: ±8 KV

CD: ±4 KV

Operating Temperature

14° to 113° F (-10° to 45° C)

Weight

Flight Controller: 66 g

GPS-Compass Pro: 60 g

LED Module: 15 g

IMU Pro: 40 g

PMU: 45 g

Dimensions

Flight Controller: 64 mm x 24 mm x 19.5 mm

GPS-Compass Pro: 61 mm (diameter) x 13 mm

LED Module: 27 mm x 27 mm x 8 mm

IMU Pro: 34 mm x 26.5 mm x 20 mm

PMU: 51 mm x 34 mm x 13.5 mm

A3 Specifiche

Built-in Functions

Flight Modes

P-mode (Positioning)

Atti mode / A-Mode (Attitude)

F-mode (Function)

Manual mode

Return-to-Home Modes

Smart RTH

Low battery RTH (for DJI Intelligent Flight Battery)

Low voltage RTH (for other LiPo batteries)

Failsafe RTH

Safety Features

Failsafe mode

Low battery level warning (only for DJI Intelligent Flight Battery)

Low battery voltage warning (for other LiPo batteries)

Custom flight altitude and radius limits

No Fly Zones

Motor redundancy (for 6 and 8 rotor platforms)

Motor overload detection

Triple modular redundancy (for A3 Pro)

DJI GO App

(DJI Lightbridge 2 required)

Beginner mode

Auto takeoff and landing

Wireless flight controller configuration

Flight data OSD (built-in data recorder)

Intelligent Flight Modes

Course Lock*

Home Lock*

Point of Interest (POI)

Waypoints

Supported DJI Equipment

DJI aerial platforms (e.g. S900, S1000, S1000+)

DJI gimbal systems (e.g. Zenmuse X3 / X5 / X5R/ XT /Z15 A7 / GH4 / 5D Ⅲ / BMPCC)

DJI Intelligent Landing Gear

DJI Intelligent Flight Battery



Periferiche supportate

Peripheral

Supported Airframes

4-rotor: I4, X4

6-rotor: I6, V6, Y6, IY6

8-rotor: X8, I8, V8

Supported ESC output

400 Hz refresh frequency

Supported Receivers

DJI Lightbridge 2

DJI DR16

S-Bus

Recommended Batteries

DJI Intelligent Flight Battery

3S-12S LiPo battery

Required Operation System

Windows 7, 8 or 10 (32 or 64 bit)

Mac OS X 10.9 or later

SDK

Mobile SDK

Onboard SDK

Onboard SDK Ports

API, CAN2*

Expansion Ports

F1-F4 ports for output

F5-F8 ports for I/O*

*Ancora non disponibile

A3: Pestazioni

Optimized Flight Performance (subject to airframe type and payload)

Hovering Accuracy (In P-Mode)

Vertical: ± 0.5 m

Horizontal: ± 1.5 m

Max Wind Resistance

10 m/s

Max Yaw Angular Velocity

150°/s

Max Pitch Angle

35°

Max Ascent Velocity

5 m/s

Max Descent Velocity

4 m/s
